Шины 16/70-20: на какие погрузчики подходят и как выбрать

Купить шины для экскаватора-погрузчика или фронтального погрузчика кажется простой задачей — пока не выясняется, что типоразмер 16/70-20 выпускается в десятках вариантов по рисунку, слойности и производителю. Неправильный выбор обходится дорого: один комплект покрышек изнашивается за сезон, другой — за три при тех же условиях работы. Разбираем, на какие машины подходит этот размер и на что смотреть при покупке.

Коротко

Шины 16/70-20 используются на экскаваторах-погрузчиках типа JCB 3CX, фронтальных погрузчиках грузоподъёмностью 2-3 т и части телескопических погрузчиков. Это тяжёлый индустриальный типоразмер, не подходящий для лёгкой техники.
Маркировка включает ширину профиля (16 дюймов), серию (70%) и посадочный диаметр (20 дюймов). Слойность 10PR, 12PR, 14PR или 16PR определяет допустимую нагрузку: большинство погрузчиков требует 14PR или 16PR.
Рисунок E3/L3 универсален для смешанных поверхностей, R4 лучше на твёрдом покрытии и складе, L5 рассчитан на карьерную работу с острым щебнем и абразивной средой.
Среди поставщиков в России: Marcher, BKT, Galaxy, OZKA, Nortec и ряд китайских брендов с разным качеством и сроком службы в зависимости от завода.

Разобраться в разновидностях шин для погрузчиков и сравнить доступные варианты по характеристикам можно на https://asiateh.ru/. Дальше разбираем каждый аспект выбора подробно.

Шины 16/70-20 относятся к категории индустриальных пневматических шин для строительной и складской спецтехники. В отличие от грузовых шин для самосвалов или дорожных автомобилей, они рассчитаны на медленную работу под высокой постоянной нагрузкой: острый гравий, неровный бетон, грязь строительных площадок. Конструкция таких покрышек обеспечивает высокую грузоподъёмность при относительно небольших габаритах машины.

Расшифровка маркировки шины 16/70-20

Размер 16/70-20 записан в американском дюймовом стандарте, который применяется для большинства индустриальных шин. Первое число — ширина профиля шины в дюймах (16). Второе число — серия, то есть отношение высоты профиля к ширине в процентах (70%). Третье — посадочный диаметр обода диска (20 дюймов). По этим трём числам можно однозначно определить, на какой обод ставится шина и каков её внешний диаметр.

В каталогах тот же типоразмер встречается в нескольких вариантах написания. Форма 16.0/70-20 добавляет дробную часть к ширине для точности. Метрическая запись 405/70-20 указывает ширину в миллиметрах — это то же самое колесо. Запись без знака деления «16-70-20» тоже используется рядом производителей. Все варианты описывают одну и ту же шину, но при заказе лучше уточнять, какой формат принят у конкретного поставщика, чтобы не получить близкий, но несовместимый размер.

Слойность маркируется как PR (Ply Rating) и исторически указывала число слоёв корда в каркасе. Сегодня PR — условный показатель прочности, а не буквальный счёт слоёв, но принцип остался: выше PR — прочнее и тяжелее шина, выше допустимая нагрузка на колесо. Для типоразмера 16/70-20 выпускаются варианты 10PR, 12PR, 14PR и 16PR. Большинство экскаваторов-погрузчиков требует 14PR — это значение фиксировано в паспорте машины и не подлежит замене по усмотрению владельца.

Исполнение TL (Tubeless, бескамерная) и TT (Tube Type, требует камеры) указывается отдельно от размера. Пневматическая шина TL удобнее в обслуживании: нет камеры, которая может перетереться или сместиться; прокол устраняется быстрее. Исполнение TT применяется на технике со старыми дисками без герметичного бортового закраины, а также в условиях, где требуется дополнительная защита корда. Перед заказом уточните, какое исполнение допускает ваш диск — замена TT-шины на TL без проверки диска небезопасна.

Дополнительно в маркировке указываются индекс нагрузки и скоростной индекс. Для индустриальных шин скоростной индекс невысокий — техника работает медленно, зато нагрузки постоянные и высокие. Индекс нагрузки показывает максимальный вес на одно колесо при рабочем давлении. У шин 16/70-20 с индексом 14PR этот показатель обычно находится в диапазоне 3700-4300 кг; шина 16PR держит примерно на 15% больше за счёт усиленного корда и более толстой боковины.

На каких машинах стоят шины 16/70-20

Среди всех потребителей этого типоразмера экскаваторы-погрузчики занимают первое место. JCB 3CX и JCB 4CX, Case 580 и Case 695, Komatsu WB93 и WB97: на этих машинах шины 16/70-20 ставятся на передние управляемые оси. Задние оси этих моделей обычно используют другие типоразмеры с бОльшим диаметром. Уточняйте при заказе, на какую ось нужна шина — это влияет на рисунок протектора и допустимую слойность.

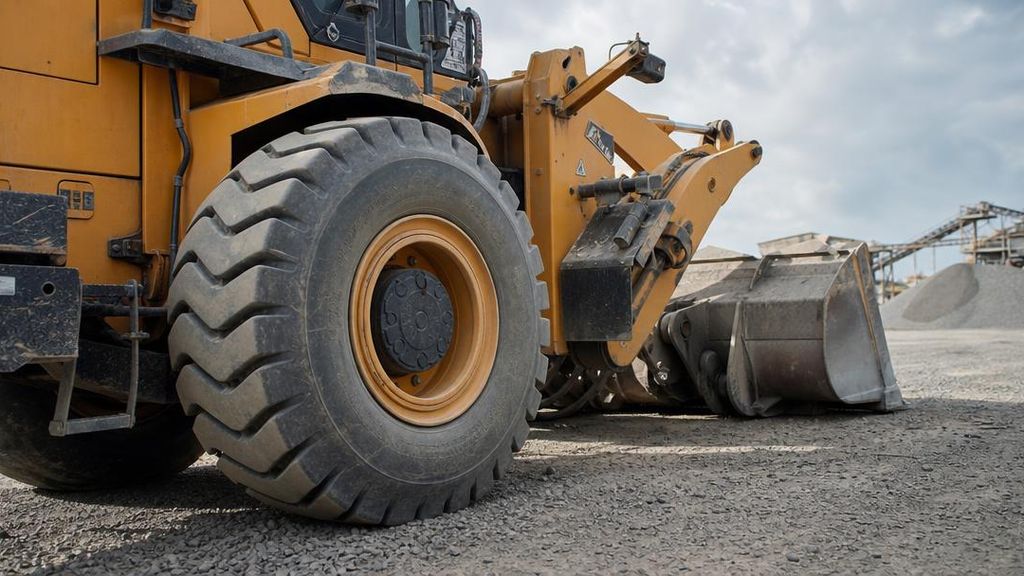

Фронтальные погрузчики грузоподъёмностью 2-3 т также часто комплектуются этим типоразмером. Особенно он распространён на китайских машинах: XCMG LW300, Lonking CDM833, SDLG L933 и аналогах. Эти машины работают на стройке, в карьерах и на складах — то есть именно в тех условиях, где нагрузка на шины максимальная. На ведущей оси фронтального погрузчика шина испытывает и тяговое усилие, и вес поднятого груза одновременно.

Телескопических погрузчиков с шинами 16/70-20 меньше, но они встречаются. Ряд моделей Manitou и JLG использует этот типоразмер. Вилочные погрузчики с большим вылетом мачты берут 16/70-20 редко: стандарт вилочников другой, но тяжёлые промышленные модели иногда требуют именно этот размер. Краны на пневматическом ходу небольшой грузоподъёмности — ещё одна группа техники, где встречаются эти шины.

Тип техники	Примеры моделей	Применение
Экскаватор-погрузчик	JCB 3CX, Case 580, Komatsu WB93	Передняя управляемая ось
Фронтальный погрузчик	XCMG LW300, Lonking CDM833	Все оси
Телескопический погрузчик	Manitou MT625, JLG 507	Передняя ось
Вилочный погрузчик (тяжёлый)	Промышленные модели с большим вылетом	Ведущая ось
Коммунальная техника	Фронтальные снегоуборщики, поливальные машины	Ведущая ось
Краны на пневмоходу	Лёгкие автокраны и самоходные краны	Ходовые оси

Коммунальная и дорожно-строительная техника также использует этот типоразмер на отдельных модификациях. Грейдеры лёгкого класса, некоторые модели самосвалов с небольшой грузоподъёмностью и часть сельскохозяйственной техники встречаются в документации с размером 16/70-20, хотя значительно реже строительной спецтехники. Мини-погрузчики используют этот размер на части моделей средней грузоподъёмности.

Перед заменой шин сверяйтесь с руководством по эксплуатации машины. Один и тот же типоразмер может использоваться на разных осях с разными требованиями по слойности. Производитель указывает характеристики шин под конкретную нагрузку каждой оси.

Типы рисунка протектора для разных условий работы

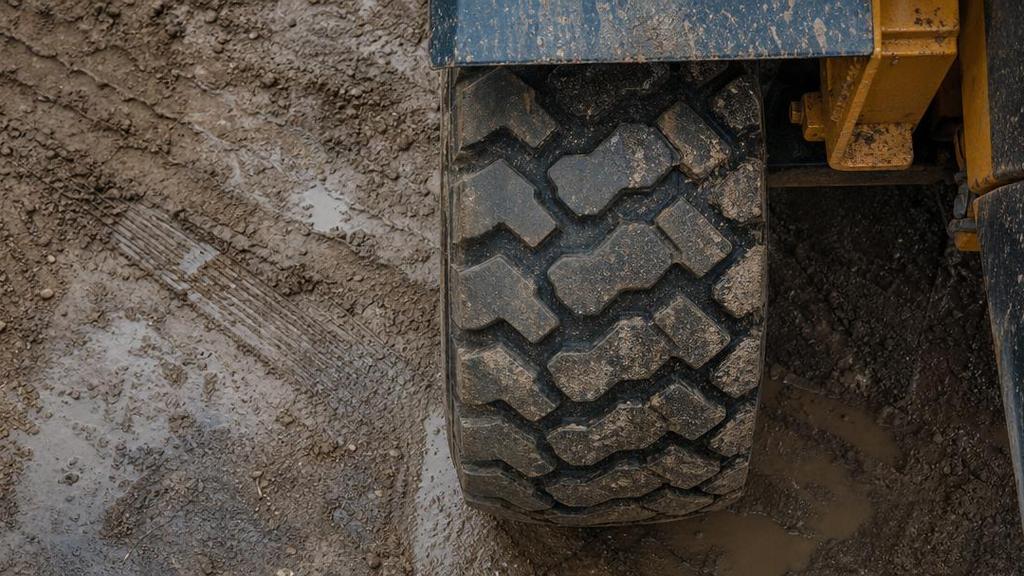

Тип E3/L3 встречается на строительной спецтехнике чаще всего. Глубокий ненаправленный рисунок с широкими грунтозацепами обеспечивает сцепление и на грунте, и на твёрдых поверхностях. Шина с рисунком E3/L3 подходит машинам, которые в течение смены переезжают с мягкого грунта на асфальт и обратно. На строительных площадках и в карьерах с переменным покрытием срок службы E3/L3 выше, чем у специализированных рисунков в тех же условиях.

Рисунок R4 относится к индустриальному тракторному типу. Оптимален для работы на твёрдых покрытиях: бетонном полу склада, асфальтобетонной площадке, уплотнённой стройплощадке. На жёстком покрытии протектор R4 изнашивается медленнее и обеспечивает более равномерный контакт. Но на рыхлом грунте и в грязи тяга у него хуже, чем у E3/L3. Хороший выбор для техники, работающей на одном объекте с постоянным твёрдым основанием.

Для карьерной работы и абразивной среды применяют рисунок L5. Глубокий блочный протектор с максимальной толщиной рабочего слоя рассчитан на острый щебень, скальный грунт и постоянный контакт с режущими кромками камней. Транспортной технике на шоссе такой рисунок не нужен: на асфальте он стирается намного быстрее, чем E3/L3. L5 ставят туда, где другие рисунки режутся за несколько недель.

Рисунок TC-106 и его вариант «Волна» — специфический тип с переменной глубиной ламелей для грунта с переменной влажностью, отвалов и насыпей. Сцепные свойства в грязи у TC-106 лучше, чем у R4, но уступают E3/L3 с крупными грунтозацепами.

Тип рисунка	Условия работы	Поверхность	Главное преимущество
E3/L3	Строительная площадка, карьер	Смешанная	Универсальность, долгий срок службы
R4	Склад, асфальт, уплотнённая площадка	Твёрдая	Низкий износ на жёстком покрытии
L5	Карьер, щебень, скальный грунт	Абразивная	Устойчивость к порезам и проколам
TC-106/Волна	Насыпи, отвалы, переменный грунт	Мягкая/смешанная	Хорошая тяга в грязи

Правило выбора: смотрите, где машина проводит большую часть рабочего времени. Если покрытие меняется несколько раз за смену — выбирайте E3/L3. Специализированный рисунок оправдан, когда работа однотипная на протяжении всего сезона: тогда выигрыш ощутим в сроке службы и топливных расходах. Неправильный рисунок не только изнашивается быстрее — он снижает тягу и управляемость, что напрямую влияет на производительность машины.

Производители и бренды шин 16/70-20

Рынок шин для спецтехники в России делится примерно на три ценовых сегмента. В каждом из них свои производители с разными показателями качества и срока службы. Важно понимать не только «кто сделал», но и «в какой стране» и «на каком заводе» — потому что у некоторых международных брендов разные заводы выпускают продукцию разного качества.

Marcher (Турция) — один из наиболее распространённых вариантов в сегменте «средний плюс». Шины этого производителя хорошо зарекомендовали себя на экскаваторах-погрузчиках: корд держит нагрузки ведущей оси, боковина устойчива к порезам об арматуру. Линейка выпускается в вариантах 12PR, 14PR и 16PR, что перекрывает большинство запросов строительной техники. Страна происхождения — Турция, что подходит под требования государственных тендеров без дополнительного подтверждения.

BKT (Индия) и Galaxy (США, производство в Индии) имеют широкую линейку для спецтехники и представлены на российском рынке у многих крупных поставщиков. Оба бренда поставляются в разных вариантах рисунка и слойности; качество стабильное и оправданное для машин в интенсивной работе.

OZKA (Турция) — бюджетный вариант, приемлемый для ненагруженной или вспомогательной техники. При корректном давлении и нагрузке шины этого производителя выдерживают разумный срок службы, но при перегрузке деградируют быстрее, чем Marcher или BKT. Nortec — отечественный производитель, ориентированный на российские климатические условия. Шины Nortec используются в том числе на коммунальной и транспортной технике в регионах с суровым климатом.

Китайские производители — EKKA, Superguider и другие — предлагают самые низкие цены. Качество продукции зависит от конкретного завода и партии, поэтому перед покупкой уточните сертификаты соответствия и данные о производстве. Лучшие китайские шины по характеристикам сопоставимы с бюджетными турецкими; худшие не дотягивают до половины нормального срока службы. При работе с китайскими брендами выгоднее покупать небольшую тестовую партию и отслеживать реальный износ, а не ориентироваться только на декларируемые показатели.

При выборе производителя учитывайте не только цену, но и наличие на складе. Если машина простаивает из-за шины, которую везут несколько недель, — разница в стоимости комплекта перекрывается потерями от простоя. Поставщик с постоянным наличием нескольких брендов лучше, чем монозависимость от одной позиции.

Технические характеристики и правила эксплуатации

Максимальная нагрузка на колесо зависит от слойности шины. Шина 16/70-20 с индексом 14PR выдерживает от 3700 до 4300 кг на колесо при рабочем давлении. Шина 16PR держит примерно на 15% больше за счёт усиленного корда. Шина 12PR подходит для менее нагруженных применений: передние управляемые оси лёгких машин или вспомогательная техника с небольшим весом погрузчика.

Рекомендуемое давление для типоразмера 16/70-20 составляет 3,5-5,5 бар в зависимости от слойности и нагрузки. Заниженное давление ускоряет износ боковины и повышает риск пробоя при наезде на острый предмет. Завышенное давление снижает пятно контакта, ухудшает сцепление на мягком покрытии и увеличивает ударную нагрузку на ходовую часть. Проверка давления раз в две недели при интенсивной работе — обязательная процедура, а не опциональная.

Диски для шины 16/70-20 имеют посадочный диаметр 20 дюймов и ширину обода 11-13 дюймов в зависимости от модели машины. Перед заменой шин проверьте ширину вашего диска: слишком узкий обод деформирует боковину под нагрузкой, слишком широкий меняет геометрию колеса. Обе ситуации ускоряют износ и создают риск аварии при подъёме груза.

Вес шины 16/70-20 составляет от 55 до 85 кг в зависимости от слойности и рисунка. Шина 16PR тяжелее — это влияет на неподрессоренную массу, но при тяжёлой нагрузке такой компромисс оправдан. Для монтажа шин такого размера нужен шиномонтажный станок для крупногабаритных колёс спецтехники — ручная установка пневматической шины такого диаметра опасна и трудоёмка. Уточняйте наличие нужного оборудования у шиномонтажной мастерской заранее.

Одна из самых частых ошибок при эксплуатации — установка шин с заниженной слойностью. Технику перегружают: ставят на ведущую ось 12PR вместо 14PR — и через три-четыре месяца боковина расслаивается. Нагрузка при подъёме груза многократно превышает статический вес машины, и корд с недостаточной прочностью это не выдерживает. Паспортная слойность. Это ограничение безопасности, а не рекомендация.

Смешанное использование шин разных брендов на одной оси создаёт скрытую проблему: разные шины имеют разный диаметр качения даже при номинально одинаковом типоразмере. На ведущей оси это дополнительно нагружает трансмиссию. Замену делайте парно — оба колеса одной оси меняются одновременно, даже если одна шина внешне ещё выглядит нормально.

Частые вопросы

Взаимозаменяемы ли размеры 16/70-20 и 400/70-20?

Размер 400/70-20 — метрическая запись, примерно соответствующая 16/70-20, но точные значения зависят от производителя. Перед заменой сравните внешний диаметр и ширину обеих шин: разница больше 10 мм создаёт проблемы с клиренсом. Правильный алгоритм: найдите в документах машины список допустимых типоразмеров — там обычно перечислены оба варианта, если замена разрешена.

Можно ли поставить цельнолитые шины вместо пневматических?

Цельнолитые шины не прокалываются и не требуют контроля давления. Но жёсткая конструкция передаёт вибрацию на раму и оператора, особенно на неровном покрытии. Замена пневматики на цельнолитые оправдана только на технике, работающей исключительно на твёрдых ровных поверхностях — склад с ровным полом, бетонная площадка. Если в работе есть грунт или ямы — пневматика предпочтительнее.

Как влияет слойность на срок службы шины?

Слойность определяет прочность корда и боковины. Шина 14PR при той же нагрузке прослужит дольше, чем 12PR: корд меньше деформируется под нагрузкой и лучше держит форму при нагреве. Слойность выбирают по реальной нагрузке, а не с большим запасом: избыточная слойность при лёгкой технике даёт лишний вес и жёсткость без практической пользы. Обратный эффект перегрузки — расслоение корда и внезапный выход шины из строя без видимых предупреждающих признаков снаружи. Это особенно опасно для ведущих осей погрузчиков с поднятым грузом.

Какие бренды шин 16/70-20 есть в наличии в Москве?

В наличии на складе в Москве чаще всего имеются шины Marcher и OZKA, а также продукция ряда китайских производителей видов EKKA и Superguider. BKT и Galaxy присутствуют у крупных поставщиков, но не по всей линейке слойностей. Nortec доступен у специализированных магазинов спецтехники. Перед заказом конкретного варианта уточняйте наличие рисунка и слойности отдельно — складские остатки меняются быстро. Если нужного варианта нет в наличии — уточните срок поставки под заказ, как правило это 2-4 недели.

Как найти нужный типоразмер, если документов на машину нет?

Проверьте шильдик на стойке кабины или дверном проёме — там производители указывают допустимые типоразмеры шин. Второй вариант: запросить данные у дилера по серийному номеру машины. Третий: снять старую шину и прочитать маркировку на боковине — типоразмер, слойность и исполнение всегда указаны там. Подбирать шину по «аналогии» с другой машиной той же марки рискованно — одна модель выпускается в нескольких версиях с разными требованиями.

Как выбрать шины 16/70-20 для погрузчика: итог

Подбор шины начинается с паспорта машины, а не с прайс-листа. Типоразмер, слойность и допустимое давление фиксированы производителем — они не меняются в зависимости от бюджета покупателя или личных предпочтений оператора. Дальше выбор идёт по рисунку и бренду под конкретные условия работы на конкретном объекте.

Для большинства фронтальных погрузчиков и экскаваторов-погрузчиков на строительной площадке или в карьере оптимальный вариант: рисунок E3/L3, слойность 14PR, исполнение TL. Этот выбор обеспечивает большую универсальность и не потребует внеплановой замены при смене объекта или изменении условий работы в течение сезона. Для техники на закрытом складе с твёрдым покрытием рисунок R4 даст ощутимо больший ресурс — на асфальте и бетоне он изнашивается медленнее.

При выборе бренда исходите из того, какой поставщик обеспечивает стабильное наличие. Лучшая шина не та, что теоретически превосходит конкурентов по характеристикам, а та, которую можно купить быстро при необходимости. Для критически важной техники, простой которой обходится дороже самой шины, имеет смысл держать запасной комплект на складе — особенно в пиковый сезон работы.

Срок службы шины во многом зависит от правильного давления и регулярности его контроля. Даже правильно подобранная шина изнашивается втрое быстрее, если давление постоянно на 0,5-1 бар ниже нормы. Контроль давления раз в неделю — минимум для техники в активной эксплуатации. Недокачанная шина перегревается, теряет форму боковины и в итоге выходит из строя задолго до расчётного ресурса.

По мнению специалистов компании АзияТех, в том числе Степана, специалиста по подбору запчастей для спецтехники, большинство случаев досрочной замены шин связано не с качеством продукции, а с неверным выбором рисунка или слойности под конкретные условия. Правильно подобранная шина того же ценового сегмента служит значительно дольше по сравнению с неподходящим вариантом с формально совпадающими характеристиками.

Если выбор неочевиден — свяжитесь с поставщиком, укажите марку и модель техники, условия работы (тип покрытия, интенсивность нагрузки) и пробег предыдущего комплекта. Эти данные позволяют подобрать оптимальный товар из имеющейся продукции на складе без переплаты за избыточные характеристики. Знание исходных параметров машины переводит выбор шины из угадывания в обоснованное решение.
